Fronius Tauro Eco

Designed to perform

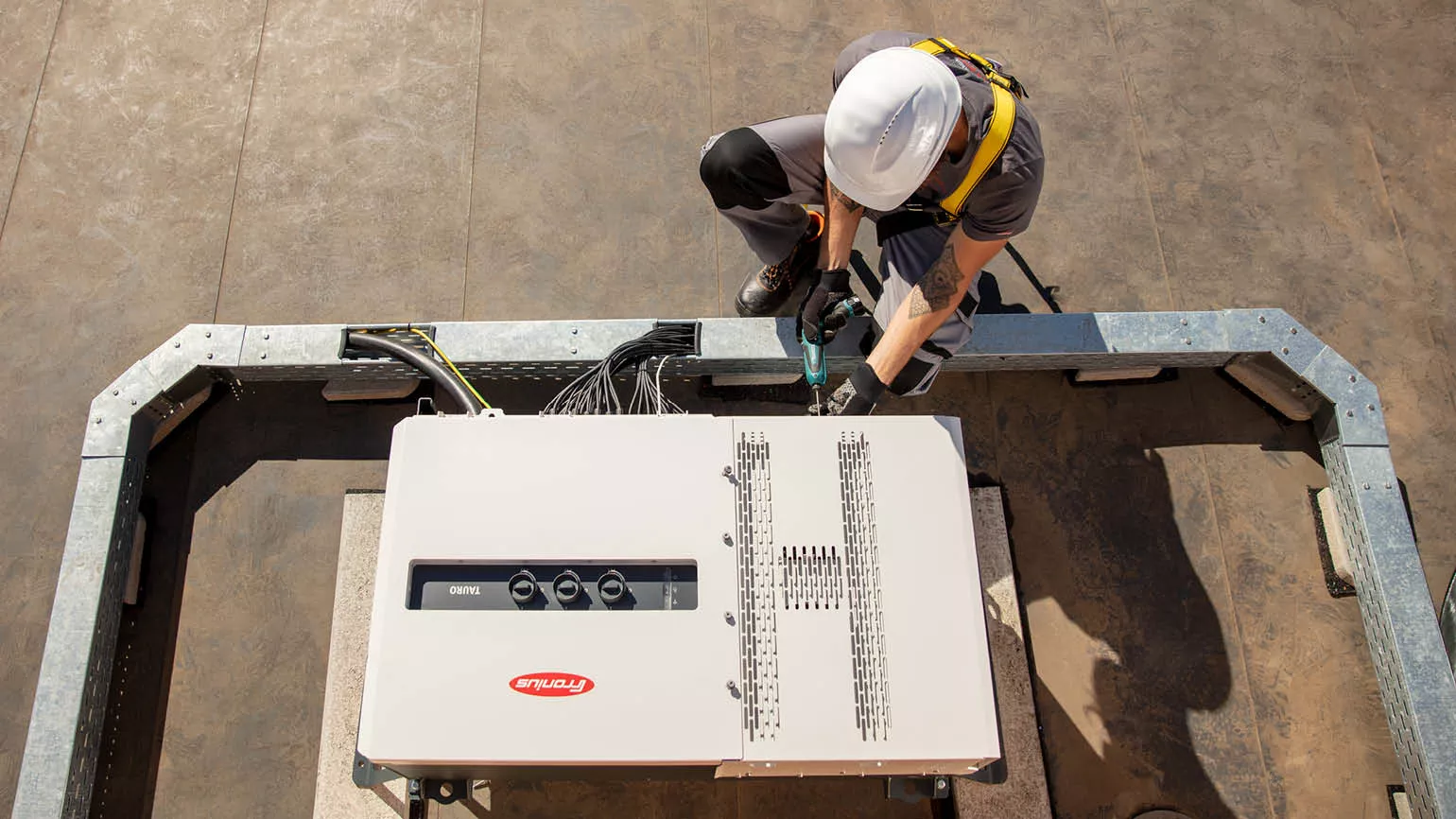

Kolmivaiheinen Fronius Tauro tarjoaa teholuokissa 50–100 kW parhaan mahdollisen suorituskyvyn myös vaativissa olosuhteissa. Älykkään laitteistorakenteen ansiosta se auttaa optimoimaan BOS-kustannukset sekä tarjoaa ennen näkemättömän joustavan järjestelmämallin. Fronius Tauron avulla voi toteuttaa keskitettyjä (P-versio) ja myös hajautettuja järjestelmämalleja (D-versio). Helpoin asennus ja markkinoiden nopein huolto takaavat myös parhaan turvallisuuden.
Fronius Tauro. Designed to perform.

Ole hyvä ja valitse haluamasi tuote.

Tuotteen yksityiskohdat

Tekniset tiedot

SYÖTTÖTIEDOT

MPP-Tracker-lukumäärä	1
Maksimitulovirta (Iac max invertteri)	87,5 A
DC-tulojännitealue (Udc min - Udc max)	580 - 1000 V
Verkkoonsyötön alkujännite	650 V
Maksimitehopisteen jännitealue (Umpp min - Umpp max)	580 - 930 V
Aurinkosähkögeneraattorin maksimiteho (Pdc max)	75 kWpeak
Maksimitulovirta ketju (I_{dcmax, String})	14,5 A
DC-liitäntöjen lukumäärä PV1	7
DC-liitäntöjen lukumäärä PV2	7
Maks. AC-suojaus	355 A

ULOSTULOTIEDOT

AC-nimellisjännite (Pac,r)	50 kW
Max lähtöteho (Pac max)	50 kVA
AC-lähtövirta (Iac nom)	75,8A at 220Vac , 72,5A at 230Vac
Verkkoliitäntä (Uac,r)	3~ NPE 380/220 , 3~ NPE 400/230 V
AC-jännitealue (Umin - Umax)	180 - 270 V
Nimellistaajuus (fr)	50 / 60 Hz
Taajuusalue (fmin - fmax)	45 - 65 Hz
Harmoninen kokonaissärö	<3,0%
Tehokerroin (cosphi as,r)	0 - 1 ind,/cap,
Maks. DC-suojaus	20 A

YLEISET TIEDOT

Paino ilman pakkausta	92 kg
Suojaus	IP65
Suojausluokka	1
Ylijänniteluokka (DC / AC)¹⁾	2 / 3
Yökulutus	15W
Asentaminen	Sisä- ja ulkotiloissa ⁴⁾
Ympäristön lämpötila-alue	-40 °C – +65 °C (valinnainen AC-kytkin: -30 °C – +65 °C)
Sallittu ilmankosteus	0 - 100 %
Maksimikorkeus merenpinnasta²⁾	4000
Sertifikaatit ja vaatimustenmukaisuus	VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-21, EN 50549-1/-2, VDE 0126-1-1*
Invertterikonsepti	Muuntajaton
Jäähdytys	Aktiivinen jäähdytystekniikka ja kaksiseinäjärjestelmä
Häiriöpäästöluokka	B

TEHOKKUUS

Maksimihyötysuhde (PV - sähköverkko)	98,5 %
Eurooppalainen hyötysuhde (ƞEU)	98,2 / 97,7 / 97,3 (580Vdc / 800Vdc / 930Vdc)
n / 5 % lähtöteho³⁾	95,38 / 90,94 / 89,10 (580Vdc / 800Vdc / 930Vdc)
n / 10 % lähtöteho³⁾	97,31 / 95,45 / 93,68 (580Vdc / 800Vdc / 930Vdc)
n / 20 % lähtöteho³⁾	98,18 / 97,41 / 96,83 (580Vdc / 800Vdc / 930Vdc)
n / 25 % lähtöteho³⁾	98,35 / 97,76 / 97,33 (580Vdc / 800Vdc / 930Vdc)
n / 30 % lähtöteho³⁾	98,40 / 97,92 / 97,60 (580Vdc / 800Vdc / 930Vdc)
n / 50 % lähtöteho³⁾	98,51 / 98,22 / 97,99 (580Vdc / 800Vdc / 930Vdc)
n / 75 % lähtöteho³⁾	98,40 / 98,23 / 98,05 (580Vdc / 800Vdc / 930Vdc)
n / 100 % lähtöteho³⁾	98,25 / 98,11 / 98,01 (580Vdc / 800Vdc / 930Vdc)
MPP-säätöhyötysuhde	99,9

SUOJALAITTEET

DC-eristysmittaus	Sisältyy
Käyttäytyminen ylikuormituksessa	Toimintapisteen siirto, tehonrajoitus⁵⁾
DC-kytkin	Sisältyy
DC napaisuuden vaihtumissuoja	Sisältyy
Vikavirran valvontayksikkö (RCMU)	Sisältyy
Ylijännitesuojalaitteet	Tyyppi 1 + 2 integroitu, tyyppi 2 valinnainen ⁶⁾
Johtosulake	integroitu, 15 A tai 20 A

VÄLINEET

6 digitaalista tuloa/lähtöä + 6 digitaalista tuloa	Ohjelmoitava liitäntä ohjaussignaalin vastaanottimelle, energianhallinnalle, kuormanhallinnalle
Hätäpysäytin (WSD)	Kyllä
Datalogger ja verkkopalvelin	Sisältyy ⁷⁾
WLAN	Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)
2x RS485	Modbus RTU Sunspec
Ethernet LAN RJ45	10/100Mbit; max. 100m Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON) ⁷⁾

AC-LIITÄNTÄTEKNIIKKA

Kaapelin poikkipinta	35 - 240 mm²
Johdinmateriaali	Al; Cu
Liitännät	Kaapelikenkä tai V-liittimet
Single Core Option (yksijohdinkaapeli)	Kaapeliläpivienti: 5 x M40 (10 - 28 mm)
Multi Core Option (monijohdinkaapeli)	Kaapeliläpivienti: 1 x moniydinkytkentä Ø 16 - 61,4 mm + 1 x M32 (10 - 25 mm)
AC Daisy Chaining Option (yksijohdinkaapeli)	Kaapeliläpivienti: 10 x M32 (10 - 25 mm)

DC-LIITÄNTÄTEKNIIKKA

Kaapelin poikkipinta	4 - 6 mm²
Johdinmateriaali	Cu
Liitännät	DC-suorakytkentä, Stäubli Multi Contact MC4

Lisätietoja tämän tuotteen ominaisuuksista

Tutustu lähemmin

Käyttöohjeen selkeä HTML-versio. Mobiili ja kaikille päätelaitteille optimoitu.

Sähköiseen käyttöohjeeseen

Näytä kaikki tuotteen lataukset

Teknisten tietojen alaviitteet

1) IEC 62109-1:n mukaan.

2) Rajoittamaton jännitealue

3) Mitattu arvolla 580 Vdc / 800 Vdc / 930 Vdc

4) Mahdollista suorassa auringonvalossa

5) Vain ympäristön lämpötilassa 50 °C.

6) AC- ja DC-ylijännitesuoja

7) Kun käytössä on useita inverttereitä, tiedonsiirtoon käytetään Ethernet-tähtiliitäntää. Jokainen yksittäinen invertteri kommunikoi itsenäisesti integroidun dataloggerinsa kautta verkon/Internetin kanssa

8) Lisää sertifikaatteja on osoitteessa www.fronius.com/tauro-cert

9) Todellinen verkkojännite 230 V:ssa; mitoitussuositus (Umpp min): 600 V

* I_{sc pv} = I_{sc max} ≥ I_sc (STC) x 1,25 esim. seuraavien mukaisesti: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021.
